ガスタービン流量計は、主に工業用パイプライン内の空気、窒素、酸素、水素、バイオガス、天然ガス、蒸気などの媒体流体の流量を測定するために使用されます。動作条件下で体積流量を測定する場合、流体の密度、圧力、温度、粘度などのパラメータの影響をほとんど受けません。可動機械部品がないため、信頼性が高く、メンテナンスが少なくて済みます。機器のパラメータは長期間安定しています。

主な特徴

（１）高精度、良好な再現性、小さい圧力損失、良好な耐震性能。

（２）摩擦抵抗が小さく、密封性能に優れた高品質のベアリングを使用する。

（３）マイクロプロセッサ、流量センサ、高精度温度センサ、圧力センサを一体化し、測定対象ガスの流量、温度、圧力を直接測定し、流量追跡補正、圧縮係数補正操作を自動的に行う。

（4）本機器はパルス信号とアナログ信号出力を備えており、RS485通信インターフェースまたはGPRSシステムを介してコンピュータデータの集中収集とリアルタイム管理を直接実現できます。

（５）低消費電力、内部バッテリー電源または外部電源。

（6）リアルタイムデータ保存機能を備えており、電池交換時や突然の停電時のデータ損失を防ぐことができます。停電状態でも内部データを永久に保存できます。

（７）ICカード前払いシステムと併用することで貿易決済を容易にします。

技術的パフォーマンス

正確さ クラス

クラス 1.0: qmax-0.2max ±1.0% 0.2max-min ±2.0%

クラス 1.5: qmax-0.2max ±1.5% 0.2max-min ±3.0%

特別なマークのない製品は、クラス 1.5 の精度に従って納品されます。その他の精度については、注文時にカスタマイズのための特別な指示が必要になります。

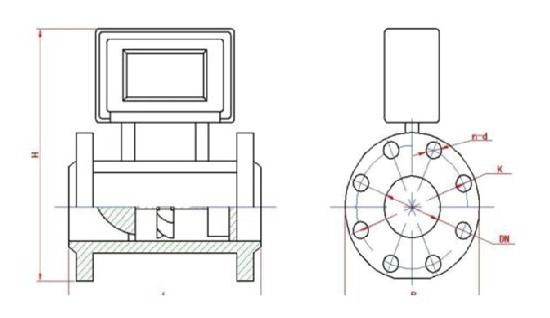

モデル、仕様、基本パラメータ 流量計

product-661-784

利用条件
1.標準状態: P=101.325kPa T=293.15k
2.利用条件：
A.周囲温度:-25 ~+80度
B.中温:-20 ~+60度
相対湿度: 5-95%
D.大気圧: 86 kpa-106 kpa

電気性能指標

動作電源
A. 内部機器電源: 1 3.6VDC リチウム電池。電池電圧が 3.1 ~ 3.6 V の場合、正常に動作します。
B 内部 GPRS 電源: 6.6VDC リチウム電池。電池電圧が 5.0 ~ 6.6 V の場合、正常に動作します。
C.外部電源:+24 VDC 15%、リップル5%以下、4〜20mA出力、パルスに適しています
出力、RS-485など
D.外部電源（太陽エネルギー）GPRS電源：+5vdc--+7vdc。

パルス出力モード
1)ベースメーターパルス信号: (計器の校正に使用):
流量センサで検出されたベースメータの元のパルス信号を増幅器を介して直接出力し、高レベルは20V以上であり、低レベルは
1V以下。
2)修正された動作条件パルス信号（または標準流量）：
ソフトウェアによって設定され、デフォルトは変更された動作条件の体積流量パルス出力で、振幅値は高レベルが 20 V 以上、低レベルが 1 V 以下です。
3)等価パルス信号（ICカードコントローラ入力用）：
A.TTL出力振幅は0〜3V、出力パルス幅は50ms以上です。B.OC出力。

現在の出力:
4～20mA標準アナログ電流出力機能
これは標準体積流量に正比例し、4mA は 0 Nm3/h に相当し、20mA は最大標準体積流量に相当します (この値は設定可能です)。
出力形式は2線式

RS485通信
内部RS485標準インターフェースにより、パソコンやPLCなどのホストコンピュータとシリアル通信で接続でき、媒体圧力、温度、瞬時流量、積算標準流量、電池電圧などを表示できます。

作業状況

product-537-300
