特定の用途に適したタービン流量計を選択することは、運用の効率、精度、信頼性に大きな影響を与える可能性がある重要な決定です。タービン流量計のサプライヤーとして、当社はこのプロセスに伴う複雑さを理解しており、重要な考慮事項についてご案内します。
タービン流量計を理解する
タービン流量計は、流体の流れによってタービン ローターが回転するという原理に基づいて動作します。タービンの回転速度は流体の流量に直接比例します。この関係により、流体の流れを正確に測定できます。タービン流量計は、高精度、広い流量範囲、優れた再現性で知られており、石油とガス、化学、水処理、食品と飲料などの業界のさまざまな用途に適しています。
タービン流量計を選択する際の重要な要素
1. 流体の性質
測定する流体の特性は、考慮すべき最も重要な要素の 1 つです。これらには、粘度、密度、温度、化学組成が含まれます。
- 粘度: 高粘度の流体はタービンローターの抵抗を増大させ、回転速度と精度に影響を与える可能性があります。粘度の高い流体の場合、そのような条件に対応するように設計された特別なタービン流量計が必要になる場合があります。
- 密度: 流体の密度は、タービンブレードにかかる力に影響を与えます。流量計が適切に校正されていない場合、密度の変化により流量測定に誤差が生じる可能性があります。
- 温度: 極端な温度は、ローターやベアリングなどのタービン流量計コンポーネントの機械的特性に影響を与える可能性があります。用途の温度範囲に耐えられる材料を備えた流量計を選択することが重要です。
- 化学組成: 腐食性または研磨性の流体はタービン流量計を損傷する可能性があります。長期的な信頼性を確保するには、ステンレス鋼、セラミック、PTFE などの接液部に適切な材質を備えた流量計を選択してください。
2. 流量範囲
アプリケーションの予想される流量範囲を決定することが重要です。タービン流量計には、流量を正確に測定できる範囲が定義されています。流量がこの範囲を外れると、測定精度が低下します。システムで発生する最小流量と最大流量の両方を考慮してください。広い流量範囲を備えた流量計は柔軟性が高く、流量が大幅に変化する用途にはより良い選択肢となる可能性があります。
3. 精度要件
アプリケーションに必要な精度のレベルは、その性質によって異なります。石油およびガス産業における保管輸送などの一部の用途では、輸送される流体の公正かつ正確な測定を保証するために高精度が不可欠です。他のそれほど重要ではないアプリケーションでは、より低いレベルの精度が許容される場合があります。タービン流量計は高精度の測定を提供しますが、特定の精度要件を満たす流量計を選択することが重要です。
4. 設置条件
設置環境や条件もタービン流量計の選択に影響を与える可能性があります。
- パイプサイズ: 流量計を取り付けるパイプの直径は重要な考慮事項です。タービン流量計は、さまざまなパイプ直径に合わせてさまざまなサイズで入手できます。既存の配管システムと互換性のあるサイズの流量計を選択することが重要です。
- パイプの向き：タービン流量計は水平配管または垂直配管に設置できます。ただし、向きによっては流量計の性能に影響が出る場合があります。垂直設置では、ベアリングの適切な潤滑と正確な測定を確保するために特別な考慮が必要になる場合があります。
- 上流および下流のパイプの状態: 流量計の上流または下流にバルブ、エルボ、またはその他の流れを妨げる要素が存在すると、乱流が発生し、測定の精度に影響を与える可能性があります。安定した流量プロファイルを確保するために、流量計の上流と下流に十分な長さの直管を設けることをお勧めします。
5. 出力信号と通信
タービン流量計は、アナログ (4 ～ 20 mA) またはデジタル (パルス出力) など、さまざまなタイプの出力信号を提供できます。出力信号タイプを選択するときは、制御システムの要件を考慮してください。さらに、一部の最新のタービン流量計は、Modbus、Profibus、HART などの通信プロトコルを提供しており、他のデバイスやシステムと簡単に統合できます。
具体的な応用例

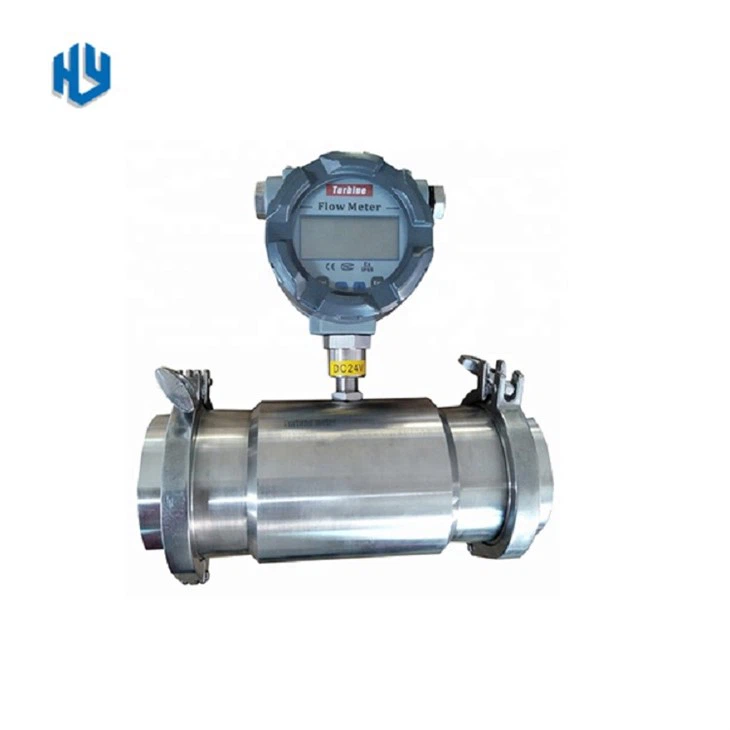

1. 飲食業界 -ミルクタービン流量計
食品および飲料業界では、衛生と正確さが最も重要です。たとえば、牛乳の流れを測定する場合、ステンレス鋼などの食品グレードの材料で作られたタービン流量計が必要です。これらの流量計は、厳しい衛生基準を満たすように設計されており、加工、充填、流通中のミルクの流れを正確に測定できます。
2. 石油・ガス産業 -高精度ガスタービン流量計
石油およびガス産業では、ガス流量の正確な測定は、保管輸送、プロセス制御、および安全性にとって非常に重要です。高精度ガスタービン流量計は、天然ガス、プロパン、その他のガスの流量を測定するために使用されます。これらの流量計は、高圧および高温条件に対処できるように設計されており、広い流量範囲にわたって正確な測定を提供できます。
3. 危険な環境 -プルーフタービン流量計を探索する
化学工場や石油精製所などの危険な環境では、防爆タービン流量計が必要です。これらの流量計は、可燃性ガスまたは蒸気の発火を防ぐように設計されており、関連する安全基準を満たすことが認定されています。これらは、爆発の可能性のある雰囲気で流量を測定するための信頼性が高く安全なソリューションを提供します。
結論
特定の用途に適したタービン流量計を選択するには、流体の特性、流量範囲、精度要件、設置条件、出力信号のニーズを完全に理解する必要があります。これらの要素を慎重に考慮することで、正確で信頼性が高く、長期にわたるパフォーマンスを提供するタービン流量計を選択できます。
タービン流量計のサプライヤーとして、当社はさまざまな用途の多様なニーズを満たす幅広い製品を取り揃えています。当社の専門家チームは、お客様が正しい選択をできるよう、専門的なアドバイスとサポートを提供します。当社のタービン流量計についてさらに詳しく知りたい場合、または用途に適した流量計を選択する際にサポートが必要な場合は、さらなる議論と調達交渉のために当社までお問い合わせください。
参考文献
- ISO 9951:2019、「閉じた導管内の流体流量の測定 - タービンメーター」。
- 流量測定ハンドブック: 工業デザインとアプリケーション、Richard W. Miller 著。
