タービンフローメーターの精度クラスは何ですか？

タービン流量計の専用サプライヤーとして、私はこれらの必須測定デバイスの精度クラスに関する問い合わせによく遭遇します。タービン流量計は、信頼性、耐久性、および正確な流れ測定を提供する能力のために、さまざまな業界で広く使用されています。このブログ投稿では、精度クラスの概念、その重要性、およびそれがタービンの流量計にどのように関係するかを掘り下げます。

精度クラスの理解

精度クラスは、指定された動作条件下で測定機器の最大許容誤差を表現する標準化された方法です。機器の精度と信頼性を明確に示しているため、ユーザーはアプリケーションに最適なデバイスを選択できます。タービン流量計の場合、精度クラスは通常、指定されたフロー範囲内の測定値の割合または固定値として定義されます。

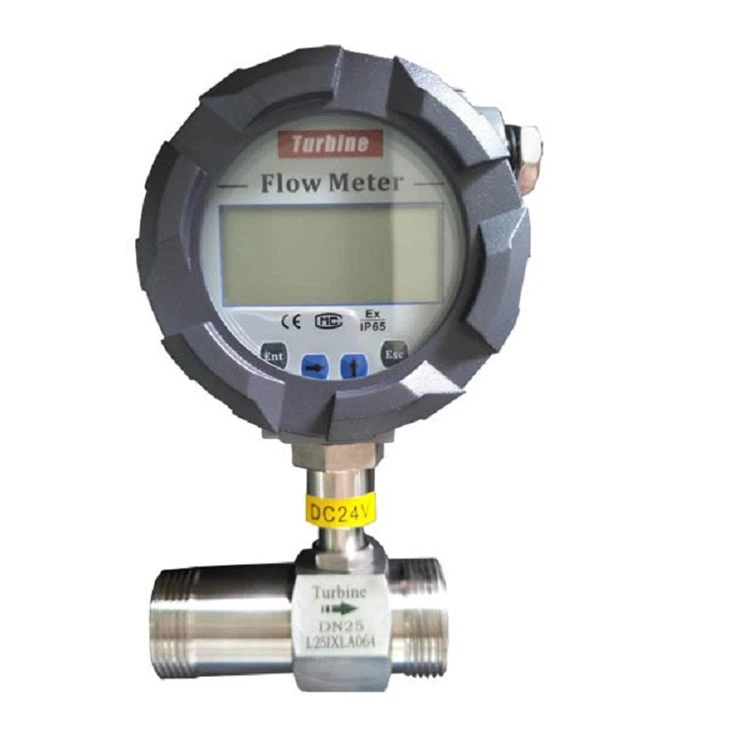

HTB1QZ9CXfLsK1Rjy0Fbq6xSEXXaE(001) High Accuracy Gas Turbine Flowmeter

たとえば、±0.5％の精度クラスを持つタービン流量計は、測定値が真の値から最大0.5％逸脱できることを意味します。このレベルの精度は、正確なフロー測定が必要な多くの産業用途に適しています。ただし、場合によっては、金融取引が測定されたフローに基づいている監護権移転アプリケーションなど、より高い精度クラスが必要になる場合があります。

精度に影響する要因

いくつかの要因は、以下を含むタービン流量計の精度に影響を与える可能性があります。

フロープロファイル：流量計を通る流体の流れプロファイルは、その精度に大きな影響を与える可能性があります。均一で完全に開発されたフロープロファイルは、正確な測定に最適です。流量の上流の曲がり角、バルブ、またはフィッティングなどの流れの障害は、不均一な流れを引き起こし、測定の精度に影響を与える可能性があります。
流体特性：粘度、密度、温度など、測定される流体の特性も、タービン流量計の精度に影響を与える可能性があります。これらの特性の変更は、タービンローターの性能を変化させ、測定にエラーを引き起こす可能性があります。たとえば、高粘度の流体により、タービンローターがよりゆっくりと回転する可能性があり、流量の読み取り値が低くなります。
インストール条件：正確な測定には、タービン流量計の適切な設置が重要です。フローメーターは、均一な流量プロファイルを確保するために、十分な上流および下流のストレートパイプ長を備えたパイプのまっすぐなセクションに取り付ける必要があります。さらに、流量計は、パフォーマンスに影響を与える可能性のある振動、温度の変動、またはその他の外部要因の対象ではない場所に設置する必要があります。
較正：タービン流量計の定期的なキャリブレーションは、その精度を維持するために不可欠です。キャリブレーションには、流量計の出力を既知の標準と比較し、フローメーターの設定を調整して、正確な測定値を確実に提供することが含まれます。キャリブレーションの頻度は、アプリケーションとメーカーの推奨に依存します。

精度クラスの種類

タービンフローメーターは、さまざまなアプリケーションのニーズを満たすために、さまざまな精度クラスで利用できます。タービン流量計の最も一般的な精度クラスは次のとおりです。

±0.5％：これは、多くの産業用アプリケーションの標準精度クラスです。この精度クラスを使用したタービンフローメーターは、中程度のレベルの精度が必要な汎用フロー測定に適しています。
±0.2％：これは、化学処理、医薬品製造、食品および飲料の生産など、より正確なフロー測定が必要なアプリケーションで通常使用されるより高い精度クラスです。
±0.1％：これは、タービン流量計で利用可能な最高の精度クラスです。この精度クラスを備えたタービンフローメーターは、通常、金融取引が測定されたフローに基づいている監護移転アプリケーションで使用されます。

適切な精度クラスの選択

タービンフローメーターを選択する場合、アプリケーションの精度要件を考慮することが重要です。流量計の精度クラスは、特定のアプリケーションに必要な精度のレベルに基づいて選択する必要があります。一般に、信頼できる正確な測定を確保するために、アプリケーションの最小要件よりもわずかに高い精度クラスを持つフローメーターを選択することをお勧めします。

精度に加えて、タービンフローメーターを選択する際に考慮すべきその他の要因は次のとおりです。

フロー範囲：測定されている流体の予想される流量に基づいて、流量計のフロー範囲を選択する必要があります。流量計は、動作の全範囲で流量を正確に測定できる必要があります。
流体の互換性：流量計は、測定されている流体と互換性がある必要があります。これには、液体の化学組成、温度、および圧力を考慮することが含まれます。
出力信号：Flowmeterは、使用されている制御システムまたはデータ収集システムと互換性のある出力信号を提供する必要があります。一般的な出力信号には、アナログ信号（4〜20 mAなど）およびデジタル信号（パルス出力など）が含まれます。
料金：タービン流量計のコストも重要な考慮事項です。より高い精度のクラスはより正確な測定を提供するかもしれませんが、それらはより高価になる傾向があります。アプリケーションの精度要件とフローメーターのコストのバランスを取ることが重要です。

当社の高品質のタービン流量計

タービン流量計の大手サプライヤーとして、さまざまなアプリケーションのニーズを満たすために、さまざまな精度クラスを備えた幅広い高品質の流量計を提供しています。私たちのフローメーターは、品質と信頼性の最高水準に設計および製造されており、正確で一貫したフロー測定を確保しています。

私たちの人気のあるタービンフローメンバーの一部は次のとおりです。

高精度ガスタービン流量計：このフローメーターは、さまざまな産業用途でのガスフローを正確に測定するために設計されています。 ±0.5％の高精度クラスと広い流れ範囲を備えており、さまざまなガスフロー測定アプリケーションに適しています。
牛乳タービン流量計：このフローメーターは、牛乳やその他の乳製品の測定用に特別に設計されています。食品グレードの材料で作られており、厳格な食品安全基準への順守を確保するための衛生設計を特徴としています。フローメーターの精度クラスは±0.5％で、乳製品加工工場、牛乳瓶詰め植物、その他の食品および飲料用途での使用に適しています。
プルーフタービンフローメーターを探索します：この流量計は、爆発性ガスまたは蒸気が存在する可能性のある危険な環境で使用するために設計されています。さまざまな爆発防止基準の要件を満たすことが認定されており、過酷な条件での信頼できる操作を確保するための堅牢な構造を備えています。流量計の精度クラスは±0.5％で、石油とガス、化学物質、およびその他の産業での使用に適しています。

タービンフローメーターのニーズについては、お問い合わせください

お客様のアプリケーションに高品質のタービンフローメーターが必要な場合は、喜んでお手伝いします。経験豊富なエンジニアと営業担当者のチームは、特定の要件に基づいて適切なフローメーターを選択し、詳細な技術情報とサポートを提供するのに役立ちます。

タービンフローメーターのニーズについて話し合い、当社の製品とサービスの詳細については、今すぐお問い合わせください。お客様と一緒に協力して、アプリケーションに最適なフロー測定ソリューションを提供することを楽しみにしています。

参照

ISO 9951：2019、「閉じた導管における流体流の測定 - タービンメーター」
API MPMS第5.6章、「タービンメーター」
AGAレポートNo. 7、「タービンメーターによるガスの測定」
