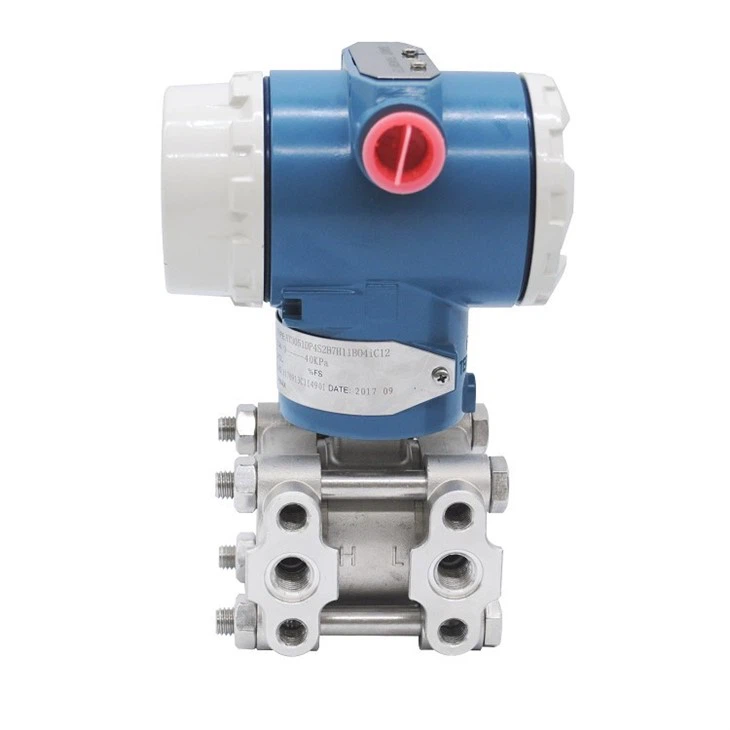

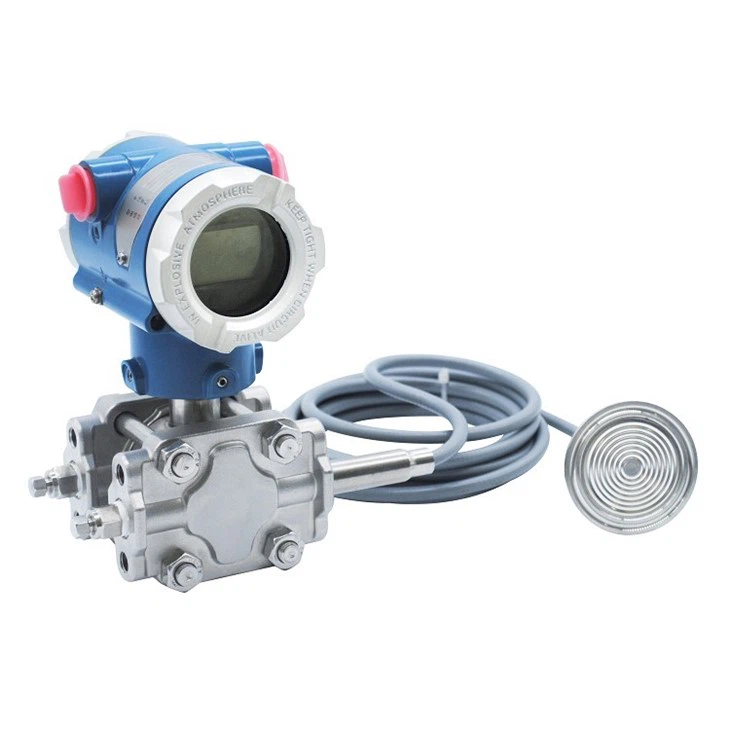

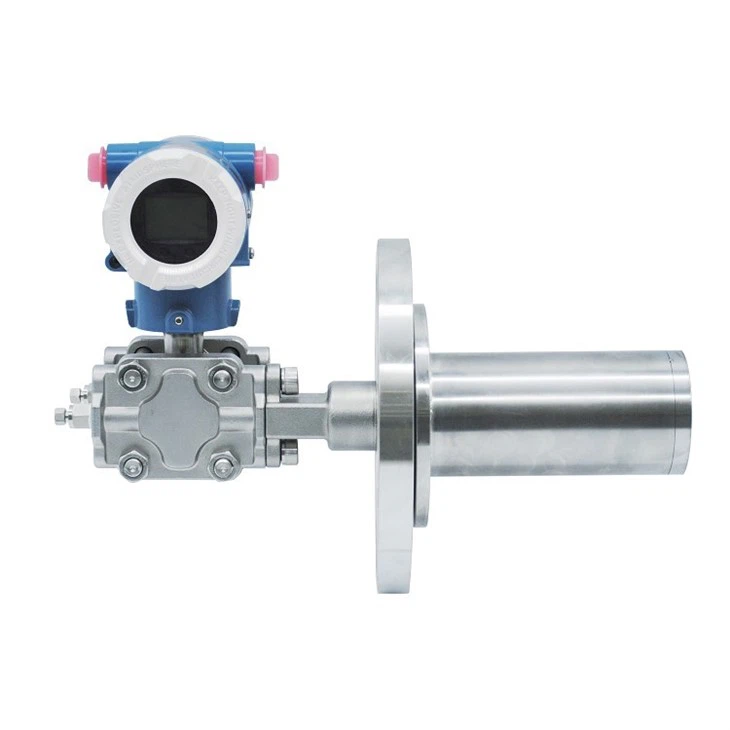

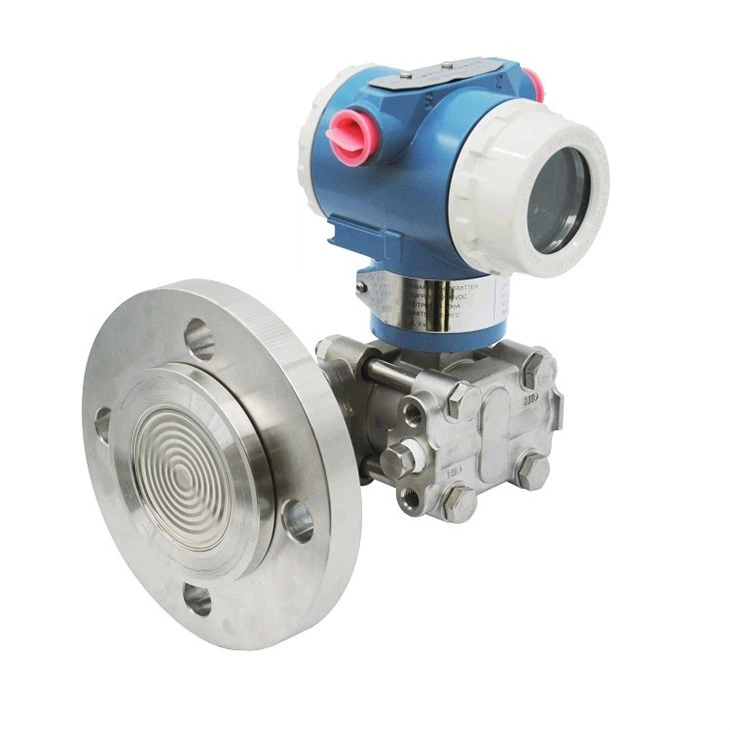

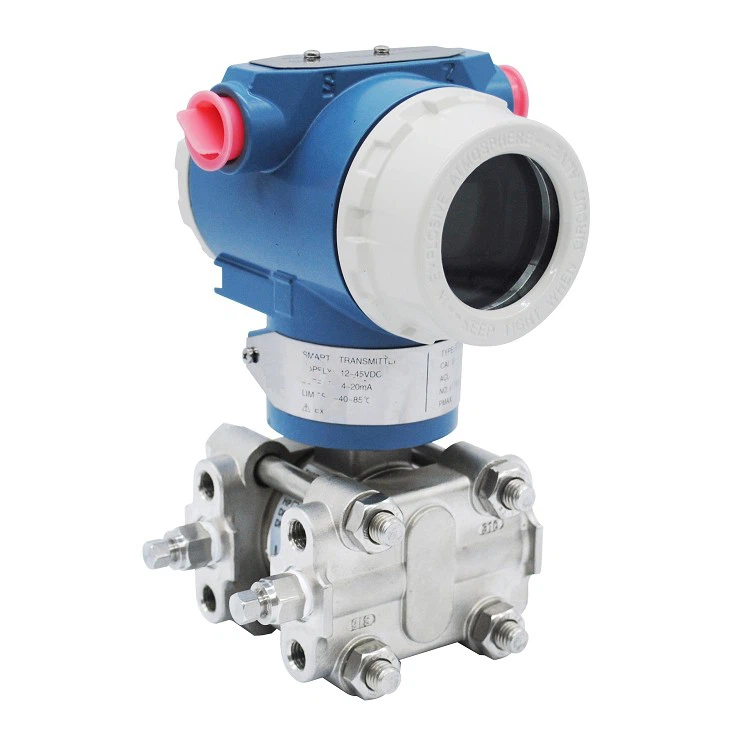

スマート差圧トランスミッタ 4-20mA

プロセス流体

液体、気体、蒸気

応用

差圧

測定範囲

0 - 0.16 kPa (最小)

{{0}}.0 MPa (最大)

正確さ

プラススパンの /- 0.005 パーセント

安定性

プラス URL の /-0.10% (2 年間)

働く

温度

-25 からプラス 100 度

最大。 プレッシャー

40MPa

材料

直角フランジ : SUS304 / SUS316

ドレン＆ベント : ステンレス鋼 304 / ステンレス鋼 316

ダイヤフラム：SS 316L / HB / HC / モネル / タンタル

接液Oリング

ブナN / バイトン / PTFE

ボルトとナット

CS/SS304/SS316

取付けブラケット

CS/SS304/SS316

ネーム・タグプレート

SS304 / SS316

コンバータハウジング

ポリウレタンを使用した低銅鋳造アルミニウム合金

液体を充填する

シリコーン・フッ素オイル

保護クラス

IP65 (標準) 本質安全防爆 EEx ia IIC T5 (標準) 防爆 Ex D IIB T5

画面

5 桁のプログラム可能 & 0-100 パーセントのバーグラフ

表示装置

標準 22 種類の工学単位 特殊単位用に 5 桁プログラム可能

キーパッド

プログラミングと出力設定用の 3 つの内部キー

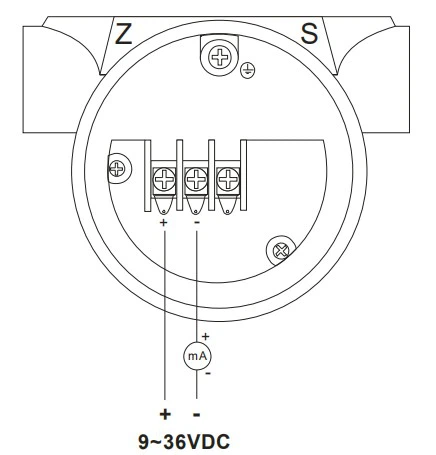

電流出力

4 - 20 mA 2 線、Hart プロトコル負荷: Rohm=(Vdc-9)*50

電源

9 - 32 VDC

ダンピング

0 - 32秒

反応時間

200ミリ秒

取り付け

2インチブラケット

湿度限界

0 から 100%

オンタイム

2秒

ゼロ校正

ボタンによる自動ゼロ校正

ケーブル入口

M20/ 1/2 インチ NPTF またはその他の要求に応じて

温度の影響

プラス /-0.10 パーセント ～ プラス /-0.5 パーセント（20 度あたり）

振動効果

任意の軸で 200 Hz まで、g あたり URL の /-0.05 パーセントをプラス

EMI/RFI の影響

20 ～ 1000 MHz および最大 30 V/m の電界強度については、SAMA PMC 33.1 に従ってください。

プロセス

繋がり

1/4" - 18 NPT

1/2" - 14 NPT またはリクエストに応じたその他

周囲温度

-25 ～ プラス 80 度

寸法

102 mm (幅) * 188 mm (高さ) * 130 mm (奥行き)

重さ

4.0kg

範囲コード

圧力範囲

送信機

低音域

高域

低音域

高域

差圧

ゲージ圧

絶対圧力

2

0 - 0.16 kPa

{{0}.0 kPa

0 - 16.32 mmH2O

{{0}.0 mmH2O

0 - 1.6 ミリバール

0 - 10ミリバール

0 - 0.6423 InH2O

0 - 4.015 InH2O

0 - 0.023 psi

0 - 0.145 psi

0 - 0.001 kg/cm2

0 - 0.010 kg/cm2

3

{{0}.0 kPa

{{0}.0 kPa

{{0}.0 mmH2O

0 - 611.82 mmH2O

0 - 10ミリバール

0 - 60ミリバール

0 - 4.015 InH2O

0 - 24.088 InH2O

0 - 0.145 psi

0 - 0.87 psi

0 - 0.010 kg/cm2

0 - 0.061 kg/cm2

4

{{0}.0 kPa

0 - 40 kPa

0 - 611.82 mmH2O

0 - 4078 mmH2O

0 - 60ミリバール

0 - 400ミリバール

0 - 24.088 InH2O

0 - 160.6 InH2O

0 - 0.87 psi

0 - 5.802 psi

0 - 0.061 kg/cm2

0 - 0.408 kg/cm2

5

0 - 40 kPa

0 - 200 kPa

0 - 4.079 MH2O

0 - 20.39 MH2O

0 - 400ミリバール

0 - 2000ミリバール

0 - 160.6 InH2O

0 - 802.9 InH2O

0 - 5.802 psi

{{0}.0 psi

0 - 0.408 kg/cm2

0 - 2.039 kg/cm2

6

0 - 160 kPa

0 - 1000 kPa

0 - 16.32 MH2O

0 - 101.97 MH2O

0 - 1.6バール

0 - 10バー

0 - 642.3 InH2O

0 - 4014 InH2O

0 - 23.21 psi

0 - 145 psi

0 - 1.632 kg/cm2

0 - 10.197 kg/cm2

7

0 - 400 kPa

0 - 2500 kPa

0 - 40.79 MH2O

0 - 254.9 MH2O

{{0}.0バール

0 - 25バー

0 - 1605 InH2O

0 - 10036 InH2O

0 - 58.02 psi

0 - 362.6 psi

0 - 4.079 kg/cm2

0 - 25.49 kg/cm2

8

0 - 1.6MPa

{{0}.0MPa

0 - 163.1 MH2O

0 - 815.76 MH2O

0 - 16バー

0 - 80バー

0 - 6423.4 InH2O

0 - 32117 InH2O

0 - 232.1 psi

0 - 1160.3 psi

0 - 16.32 kg/cm2

0 - 81.578 kg/cm2

9

{{0}.0MPa

0 - 20 MPa

0 - 407.9 MH2O

0 - 2039.4 MH2O

0 - 40バー

0 - 200バー

0 - 16059 InH2O

0 - 80292.6 InH2O

0 - 580.2 psi

0 - 2901 psi

0 - 40.79 kg/cm2

0 - 203.94 kg/cm2

アイテム

コード

仕様

HY3051SDP

差圧発信器

HY3051SGP

ゲージ圧発信器

測定範囲

2

0-0.1~1.5 Kpa

3

0~7.5 Kpa

4

0~37.4 Kpa

5

0~186.8 Kpa

6

0~690 Kpa

7

0~2068 Kpa

8

0~6890 Kpa

9

0~20680 Kpa

出力

S

4-20mA、HART プロトコル、リニア出力

J

4-20mA、HART プロトコル、平方根出力（範囲 5kpa 以上）

ダイヤフラム材質

/ 液体を充填する

2

ステンレス316Lシリコンオイル

3

Hastelloy C(range >3Kpa) シリコーンオイル

A

ステンレス316L フッ素オイル

水抜き穴

B

プロセスフランジの背面またはなし

U

フランジ側上部を加工

L

フランジ側下側を加工

接液部Oリング材質

7

ブナN（NBR）

6

バイトン (FKM) (温度 -20 度以上)

5

低温バイトン (FKM-GFLT)

プロセス接続

H

1/4 インチ NPT F

最大圧力制限

1

14Mpa(レンジ2は4Mpa)

3

25MPa

5

32MPa

ケーブル入口

1

M20*1.5

取付けブラケット

B00

なし

B01

チューブ型カーブブラケット（炭素鋼）

B02

壁面取付金具（炭素鋼）

B03

チューブタイプフラットブラケット（炭素鋼）

B04

チューブ型カーブブラケット（ステンレス製）

B05

壁面取付金具（ステンレス製）

B06

チューブ型フラットブラケット（ステンレス製）

オプション

d

本質安全防爆形、耐圧防爆形（Exd IIC T4～T6）

i

本質安全防爆（Exia IIC T4～T6）

M3

液晶ディスプレイ

D1

ステンレス製のドレンバルブまたはネジ（2個）

C1

1/2 インチ NPT メスウエストフランジ (2 セット)

C12

1/2'' NPT-M20*1.5-Φ14圧力管（2セット）

C2

M20*1.5おねじTジョイント(2セット)

C21

M20*1.5 Tジョイント-Φ14圧力パイプ(2セット)

K1

脱脂処理
