アプリケーション
差圧伝送器のコアコンポーネント
差圧流量
|
パフォーマンスパラメータ |
|||
|
供給 |
DC5V |
||
|
|
動作温度 |
-40-85度 |
|
|
保管温度 |
-50-125度 |
||
|
|
出力電圧 |
60-140mV |
|
|
温度ゼロ 係数 |
±0.05% FS/度 |
||
|
|
温度 ヒステリシス |
±0.1パーセントFS（10kPa＜圧力レンジ1000kPa以下） |
|
|
±0.5パーセントFS（圧力範囲10kPa以下） |
|||
|
|
圧力ヒステリシス |
±0.025% FS |
|
|
長期的なドリフト |
±0.05% FS/年 |
||
|
|
非線形性 |
±0.5パーセントFS（10kPa＜圧力レンジ1000kPa以下） |
|
|
±1.5％FS（圧力レンジ10kPa以下） |
|||
|
静圧影響 |
±0.1% FS/10MPa |
||
|
|
ダイヤフラム材質 |
316L |
|

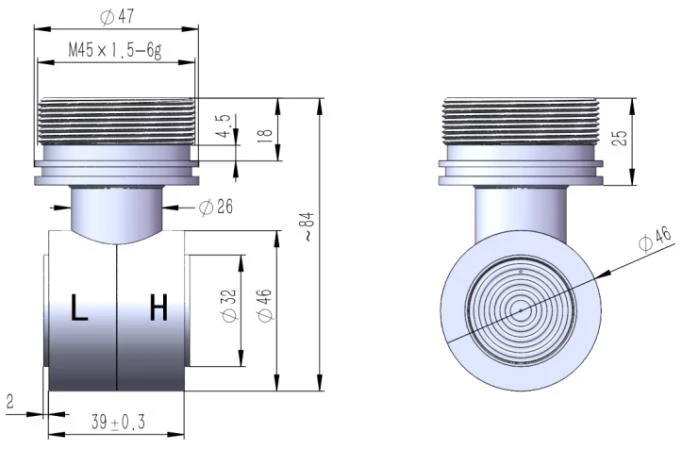

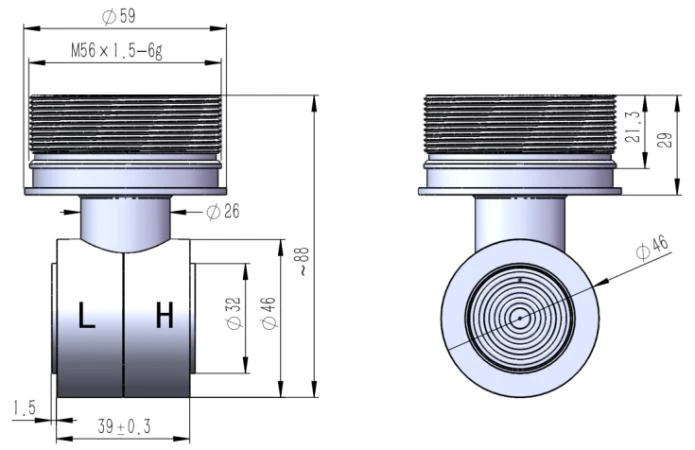

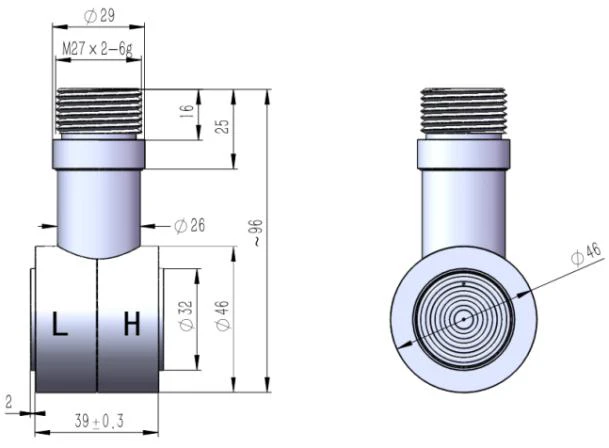

| 構造と寸法（mm） | |
| スレッドコード | 寸法 |
| H2: M27X2 |
|
| H9: M45X1.5 |  |
| H10: M56X1.5 |  |
|
ディファレンシャル p圧力をかける単結晶シリコンまたは工業グレードのチップ範囲の選択 |
||||
|
コード |
P圧力をかける参照 |
プレッシャー 範囲 |
一方的 ove圧力 |
静的 p圧力をかける |
|
6k |
D |
－6kPa-0-6kPa |
16メガパスカル |
16メガパスカル |
|
40k |
D |
－40kPa-0-40kPa |
16メガパスカル |
16メガパスカル |
|
100k |
D |
－100kPa-0-100kPa |
16メガパスカル |
25メガパスカル |
|
250k |
D |
－250kPa-0-250kPa |
16メガパスカル |
25メガパスカル |
|
1M |
D |
－1MPa-0-1MPa |
16メガパスカル |
40メガパスカル |
|
3M |
D |
－3MPa-0-3MPa |
16メガパスカル |
40メガパスカル |
|
インドusトライアル gレイド チャンネルip 範囲選択 |
||||
|
コード |
P圧力をかける参照 |
プレッシャー 範囲 |
一方的 ove圧力 |
静的 p圧力をかける |
|
16M |
S |
0-16MPa |
200％FS |
400％FS |
|
25M |
S |
0-25MPa |
150％FS |
400％FS |
|
40M |
S |
0-40MPa |
150％FS |
300％FS |

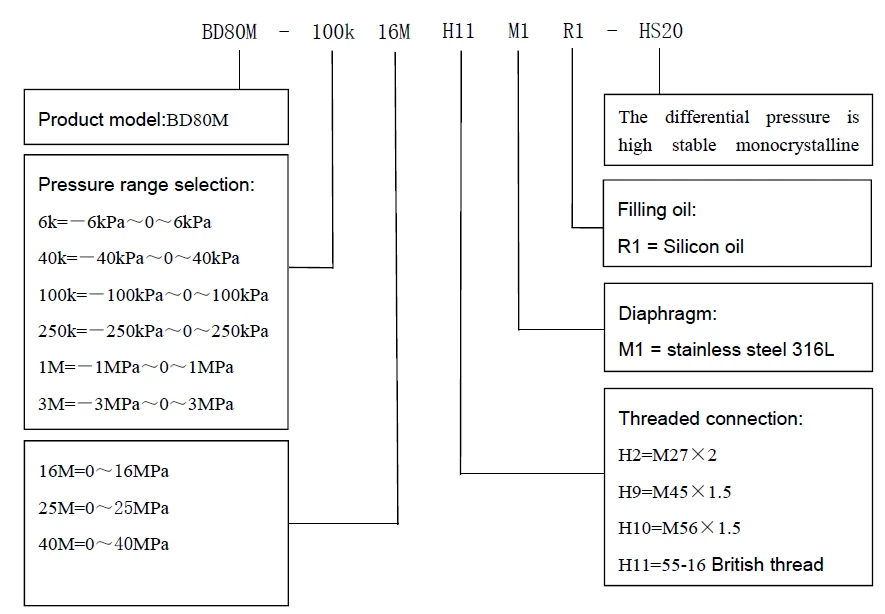

注文コード:
